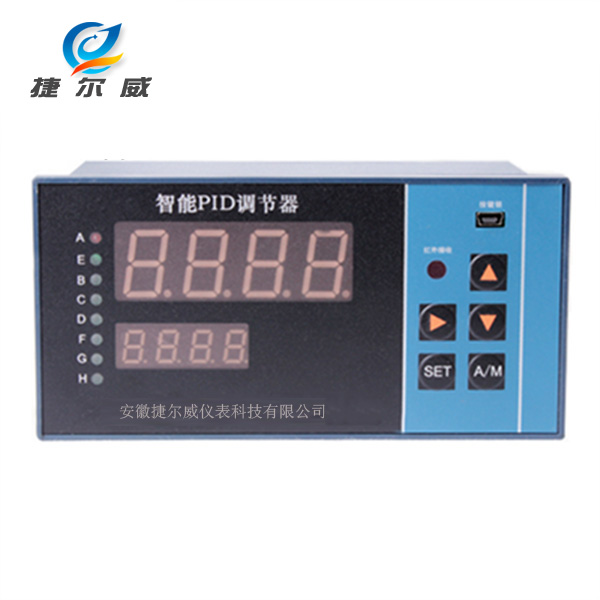

- 商品名称：智能数字显示调节仪
一、仪表概述：
智能数字显示调节仪汇集了目前自动控制系统中各类调节仪表的大部分功能，同时还集成了CPU、I/O接口、EPROM和D/A转换等电路，辅以博采众长、精心编制、反复调试的软件系统可让您在生产过程中得心应手，如翼臂指。 而且该产品不在是过去单纯意义上的巡测仪，在运算、比较、执行、报警等处理能力方面均有令人满意的表现。
二、适用场合：
智能数字显示调节仪用于中小型工艺装置的温度、压力及其他参数的单回路控制。可应用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。
三、性能特点：
1、仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号兼容。
2、采用了优化设计，工艺显著改善，没有飞线，没有调整电位器，所有的校准和功能可全部通过键盘由软件完成。
3、zui多可设定四个报警输出，报警控制可达十种以上，并可对报警参数进行临控。
4、可选加两路D/A输出口，可以对过程量和控制量同时进行光电隔离输出，以确保被控系统的安全可靠。提供5V和24V两个恒压源输出，可满足大多数辅助功能的需求。
5、任何复杂的控制、调节、报警、输出等功能，均可由仪表工进行简单的操作，设定后加以密码保护，使其变成一个傻瓜式仪表，现场操作工将不能修改被锁定的能参数。甚至还可做到不让操作工查看。由用户自己设定的四个类别百种级别的抗干扰模式，可适应各种环境的干扰源。
四、技术指标：
1、万能信号输入，用户任意选择。（热电偶，热电阻，电压，电流，线性电阻，频率）。
2、单屏或双屏LED显示。根据工况可对量程显示进行任意修正。线性输入信号显示量程可任意设定，也可开方显示，加小信号切除。
3、副屏可进行设定值和输出值切除。
4、可提供2~4个继电器独立输出，4个继电器也可两两相关联输出，报警控制方式任意选择。可实现输入端故障报警输出。
5、可实现定进或计数功能，也可逆计数。
6、可作为电流、电压给定器。无输入信号，可通过按键改变显示内容为过程量和控制量的百分比。
7、可外供求4V电源（提供给二线制变送器）。
8、测量值变送输出：0~10mA、4~20mA、0~5V、1~5V、0~10V等，变送范围任意设定，修正。
9、可提供供多主机，单主机，无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据。
五、选型一览表：
XMDA | □ □ □ □ □ □ □ □ □ □□ | （中伟测控） | |||||||||
类 型 | ZA TA | 单显仪表（无报警） 位控仪表 | |||||||||
设计序列 | 1 | 1系列仪表 | |||||||||
显示方式 | 1 2 | 单屏显示 双屏显示 | |||||||||
输入方式 | 0 1 2 3 4 5 6 | 频率信号：0.01~10000Hz 配热电偶（E、S、B、J、T、N、R等） 配热电阻（Pt100、Cu50、Cu100、BA1、BA2、G等 配直流电流（0~10mA、4~20mA） 配直流电压（0~5V,1~5V,0~20mV,0~75mV,0~200mV） 配用远传压力电阻值及线性电阻值（0~400Ω） 配全部输入类型 | |||||||||
报警控制 | 0 1 2 3 4 | 无报警 一路报警 二路报警 三路报警 四路报警 | |||||||||
外形尺寸 | H V J F Q S | 横式160×80 开孔152×76 坚式80×160 开孔76×152 竖式48×96 开孔45×92 方式96×96 开孔92×92 方式72×72 开孔68×68 方式48×48 开孔45×45 | |||||||||
变送输出 | A B C D E F | 无变送输出 变送输出0~10 mA 变送输出4~20 mA 变送输出0~5V 变送输出1~5V 特殊信号变送输出 | |||||||||
定时功能 |
S | 缺省为无定时功能 带定时功能 | |||||||||
供外24V直流电源 |
P | 缺省为无24V直流电源输出 带24V直流电源输出（可做二线制变送器电源） | |||||||||
通讯接口 |
T | 缺省为不带通讯接口 带RS485或RS232通讯接口 | |||||||||
供电电源 | L
W | 缺省为220V.AC 开关电源85~260VAC 开关电源18~36VDC或18~36VAC | |||||||||
